Aljabar boolean merupakan aljabar yang berhubungan dengan variabel-variabel biner dan operasi-operasi logik. Variabel-variabel diperlihatkan dengan huruf-huruf alfabet, dan tiga operasi dasar dengan AND, OR dan NOT (komplemen). Fungsi boolean terdiri dari variabel-variabel biner yang menunjukkan fungsi, suatu tanda sama dengan, dan suatu ekspresi aljabar yang dibentuk dengan menggunakan variabel-variabel biner, konstanta-konstanta 0 dan 1, simbol-simbol operasi logik, dan tanda kurung.
Suatu fungsi boolean bisa dinyatakan dalam tabel kebenaran. Suatu tabel kebenaran untuk fungsi boolean merupakan daftar semua kombinasi angka-angka biner 0 dan 1 yang diberikan ke variabel-variabel biner dan daftar yang memperlihatkan nilai fungsi untuk masing-masing kombinasi biner.
Aljabar boolean mempunyai 2 fungsi berbeda yang saling berhubungan. Dalam arti luas, aljabar boolean berarti suatu jenis simbol-simbol yang ditemukan oleh George Boole untuk memanipulasi nilai-nilai kebenaran logika secara aljabar. Dalam hal ini aljabar boolean cocok untuk diaplikasikan dalam komputer. Disisi lain, aljabar boolean juga merupakan suatu struktur aljabar yang operasi-operasinya memenuhi aturan tertentu.
DASAR OPERASI LOGIKA
LOGIKA :
Memberikan batasan yang pasti dari suatu keadaan, sehingga suatu keadaan tidak dapat berada dalam dua ketentuan sekaligus.
Dalam logika dikenal aturan sbb :
• Suatu keadaan tidak dapat dalam keduanya benar dan salah sekaligus
• Masing-masing adalah benar / salah.
• Suatu keadaan disebut benar bila tidak salah.
Dalam ajabar boolean keadaan ini ditunjukkan dengan dua konstanta : LOGIKA ‘1’ dan ‘0’
Operasi-operasi dasar logika dan gerbang logika :
Pengertian GERBANG (GATE) :
• Rangkaian satu atau lebih sinyal masukan tetapi hanya menghasilkan satu sinyal keluaran.
• Rangkaian digital (dua keadaan), karena sinyal masukan atau keluaran hanya berupa tegangan tinggi atau low ( 1 atau 0 ).
• Setiap keluarannya tergantung sepenuhnya pada sinyal yang diberikan pada masukan-masukannya.
Operasi logika NOT ( Invers )
Operasi merubah logika 1 ke 0 dan sebaliknya → x = x’

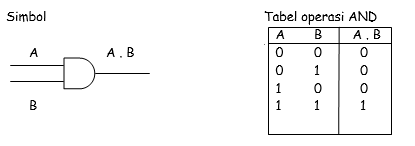

Operasi logika AND
• Operasi antara dua variabel (A,B)
• Operasi ini akan menghasilkan logika 1, jika kedua variabel tersebut berlogika 1
Operasi logika OR
Operasi antara 2 variabel (A,B)
Operasi ini akan menghasilkan logika 0, jika kedua variabel tersebut berlogika 0.
Simbol
Operasi logika NOR
Operasi ini merupakan operasi OR dan NOT, keluarannya merupakan keluaran operasi OR yang di inverter.
Simbol
atau
Operasi logika NAND
Operasi logika ini merupakan gabungan operasi AND dan NOT, Keluarannya merupakan keluaran gerbang AND yang di inverter.
Operasi logika EXOR
akan menghasilkan keluaran ‘1’ jika jumlah masukan yang bernilai ‘1’ berjumlah ganjil.
Operasi logika EXNOR
Operasi ini akan menghasilkan keluaran ‘1’ jika jumlah masukan yang bernilai ‘1’ berjumlah genap atau tidak ada sama sekali.
